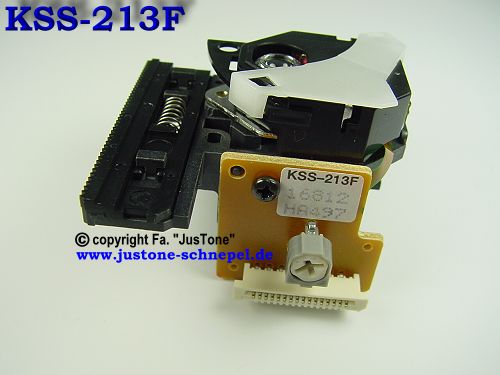

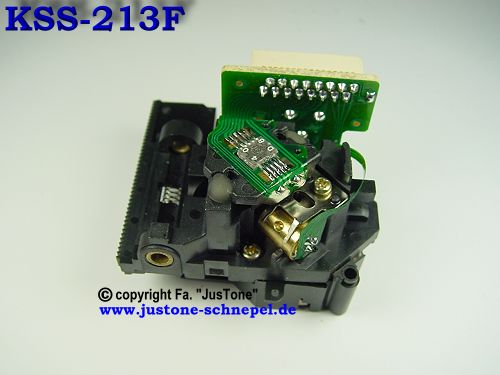

Lasereinheit Typ KSS-213F (Sony)Laser pickup type KSS-213F (Sony)
KSS-213F, KSS213F
Einsatz in vielen Geräten vieler Hersteller. (Sony, Aiwa, uvm.)
“Meines Wissens gibt es die KSS-213F mit und ohne Staubschutz. Teilweise erfolgt die Lieferung mit und teilweise ohne Staubschutz. Bei Bedarf können Sie aber ohne Probleme den Staubschutz Ihrer alten Lasereinheit verwenden, da die Halterung bei allen vorgesehen ist.”

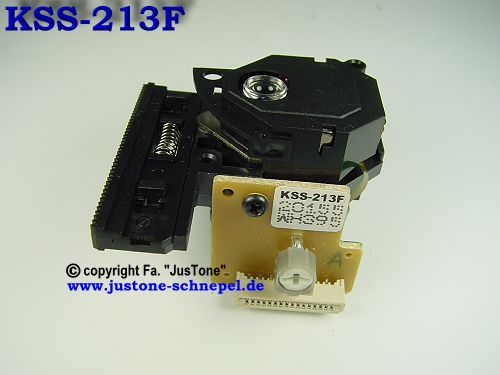

Version mit Staubschutz:
- Lebensgefahr durch elektrischen Schlag: In Geräten mit Netzanschluss liegen gefährliche Spannungen an. Auch nach dem Ausschalten können Kondensatoren im Netzteil noch geladen sein. Vor dem Öffnen den Netzstecker ziehen und die Kondensatoren entladen lassen.
- Unsichtbare Laserstrahlung: CD-Geräte und Laufwerke enthalten eine Lasereinheit. Bei geöffnetem Gerät oder ausgebauter Lasereinheit kann Laserstrahlung austreten. Nicht in den Strahl blicken, auch nicht mit optischen Instrumenten (Lupe, Mikroskop).
- Das Gerät nur vollständig geschlossen betreiben; Abdeckungen und Sicherheitsschalter nicht überbrücken.
- Der Einbau setzt Fachkenntnisse voraus und sollte von einer Elektrofachkraft oder einer Fachwerkstatt vorgenommen werden.
- Danger to life from electric shock: Devices connected to mains contain hazardous voltages. Capacitors in the power supply may remain charged even after switching off. Unplug the device and let the capacitors discharge before opening it.
- Invisible laser radiation: CD devices and mechanisms contain a laser pickup. Laser radiation may be emitted with the device opened or the pickup removed. Do not stare into the beam, not even with optical instruments (magnifier, microscope).
- Operate the device only when fully closed; do not bypass covers or safety switches.
- Installation requires expert knowledge and should be carried out by a qualified electrician or repair shop.
Alle Sicherheits- und EinbauhinweiseAll safety and installation notes
Wichtige EinbauhinweiseImportant installation notes
- Lasereinheiten sind empfindlich gegen elektrostatische Entladung: nur geerdet arbeiten (Erdungsarmband, ESD-Unterlage), Gerät vom Netz trennen.
- Die Schutz-Lötbrücke auf dem Flexkabel erst entfernen, wenn die Lasereinheit angeschlossen ist.
- Linse nicht berühren, Einstellregler (Laserleistung) nicht verstellen.
- Vor dem Einbau Antrieb, Schlitten und Motoren prüfen – eine defekte Lasereinheit ist oft nur ein Symptom.
- Laser pickups are sensitive to electrostatic discharge: work grounded only (wrist strap, ESD mat), disconnect the unit from mains.
- Remove the protective solder bridge on the flex cable only after the pickup is connected.
- Do not touch the lens, do not adjust the trimmers (laser power).
- Check drive, sled and motors before installation – a defective pickup is often just a symptom.
Alle Einbauhinweise und Hinweise zum VerschleißAll installation notes and notes on wear
Marke / TypBrand / type: Sony KSS-213F
Verantwortlicher Wirtschaftsakteur in der EU und Ansprechpartner für ProduktsicherheitResponsible economic operator in the EU and contact for product safety: JusTone (Inh. Sebastian Schnepel), Gillesweg 19, 45257 Essen, Deutschland, schnepel@justone-schnepel.de
Warn- und Sicherheitshinweise: siehe „Sicherheitshinweise“ auf dieser Seite und dieWarnings and safety information: see “Safety notes” on this page and the Sicherheits- und Einbauhinweisesafety and installation notes.
Ähnliche TypenSimilar types
Ähnliche Typbezeichnung – bitte Kompatibilität prüfen oder bei uns nachfragen.Similar type designation – please check compatibility or ask us.
